導入実績・パフォーマンス紹介
コーティング実績例
1 )コーティングデータ一覧概要
塗布材料 基板種類 材料情報 塗布厚み 塗布均一性

Proprietary SM OLED

Glass

4-6% Solids, 4-15cps

20nm (.02 μm)

3-4%

Perovskite solution

PV Glass

PVK typical

400-800nm

2.0-5%

PEDOT /HIL

Glass

2-5%

60nm-200nm(0.06-0.2 μm)

3%

Proprietary Polyimide

Stainless Steel-.003"

35% Solids,300-1800cps

0.97-7.0 μm

3-4%

DuPont 2611 Polyimide

Glass

13.5% Solids, 130 poise

5 -25 μm

3%

Arch 115A Polyimide

Wafer-300mm

14.7% Solids,7574cs

13.2 μm

1.5%

AZ SR110 Resist

Glass

11% Solids, 4cps

1.5 μm

2.8%

AZ4620 Resist

Glass

42% Solids, 360 cps

54 μm

3%

AZ4400 Resist

Wafer -300mm

37.2% Solids, 140csp

10.3 μm

1.8%

PI/ PS PI

FOPLP 515*510mm

300CP

35 μm

2-4%

Aqueous Dispersion

Glass

2 -5 μm particles

5 - 10 μm

3.4%

Arch 7520 Durimide

Wafer -150mm

41% Solids, 6600cps

20.7 μm

2.6%



2 )ペロブスカイトコーティングデータ一覧
  • コーティング~乾燥プロセス



スロットダイ塗布
真空乾燥
熱乾燥



  • ペロブスカイト単接合パネル300x300mm

    Target 膜厚均一性:±3%(端部10mm除外) @550-600nm





  • ペロブスカイト単接合パネル1200x600mm





  • ペロブスカイト層塗布ガラス2400x1200mm



3)パネルレベルパッケージコーティングデータ一覧 (単位:nm)
Point 1 2 3 4 5.. 11 12 13 14.. 20 21 22 23 24 25 U±%<=±5%
1th 33729.86 33550.13 34003.63 33946.63 33969.39 35143.08 35284.46 34590.94 34971.96 35335.82 34977.29 35143.52 34739.69 35055.85 35092.58 2.58
2th 33835.5 34045.97 33864.32 34106.05 34356.8 35493.11 35281.98 34960.62 35187.18 35503.06 34928.24 35060.56 34764.14 35004.57 35017.96 2.40
3th 33564.86 33905.81 33527.97 33965.89 33545.82 35075.69 35156.78 34982.24 35253.58 35445.06 35175.23 35010.89 34571.7 34961.03 34977.98 2.77
4th 34229.85 34824.36 33441.72 34451.48 34393.91 35169.15 35627.81 34910.8 36096.78 35358.42 35191.76 35689.94 35067.53 36092.22 35164.62 3.79
5th 34092.29 34157.77 34357.56 34036.38 33531.82 34956.5 35242.62 34563.61 35160.99 35176.62 35076.41 35010.89 34647.02 35153.42 34934.96 2.47



4 )フラットパネルディスプレイ

APSの先進ディスプレイ向け新型ウェットコーティング装置は、主要ディスプレイメーカーにおいて新規ディスプレイ材料向け装置として採用されています。実際の顧客量産ラインにおいて長期間の運転検証が行われ、その性能は顧客基準を十分に満たすことが確認されています。

またAPSは、複数のパネルメーカーと連携し、感光性ポリイミド(PSPI)、フォトレジスト、ポリイミド(PI)などの先端コーティング材料の評価試験を実施しており、その性能は海外製装置と同等レベルであることが実証されています。

さらにAPSの研究開発部門では、量子ドットや電子ペーパー(E-paper)といった次世代ディスプレイ技術向けの特殊材料についても検証を行っており、いずれも新しいコーティング技術に求められるプロセス要件を十分に満たす結果を得ています。





液晶ディスプレイにおけるCF(カラーフィルター)工程、TFT(薄膜トランジスタ)工程は、主にスロットコーティング技術および装置を用いて実施されています。

コーティングテストサービスについて

APSは複数のテストセンターを顧客のために準備しています。詳細は営業までお問い合わせください

デモ装置写真

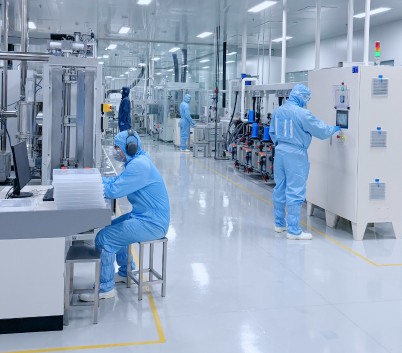

  • 300mmx300mm Clean room
    Clean Class:10,000 Humidity:<20%

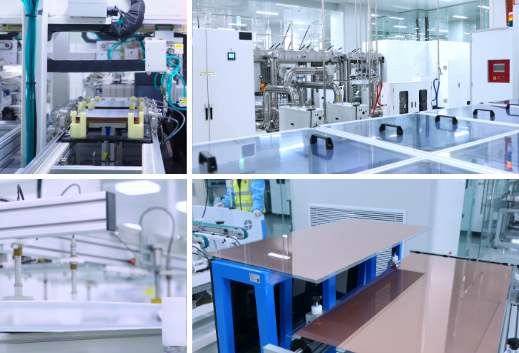

  • 1200mmx600mm Clean room
    Clean Class: 10,000; RH: <20% @ Coating area

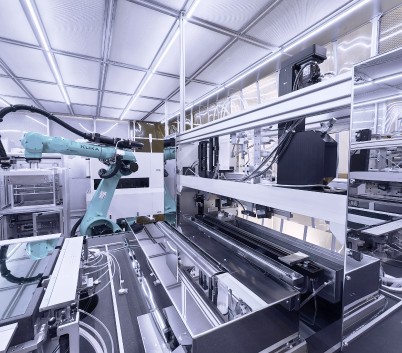

  • 515 x510mm PLP Coater R&D Line
    Coater-HVCD-HP-Robot-Buffer
